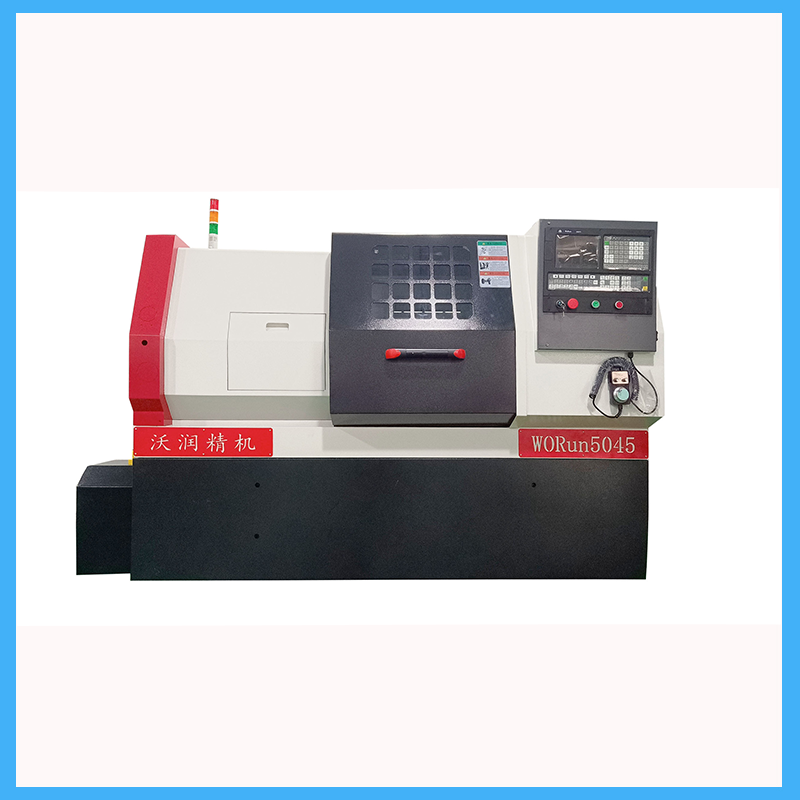

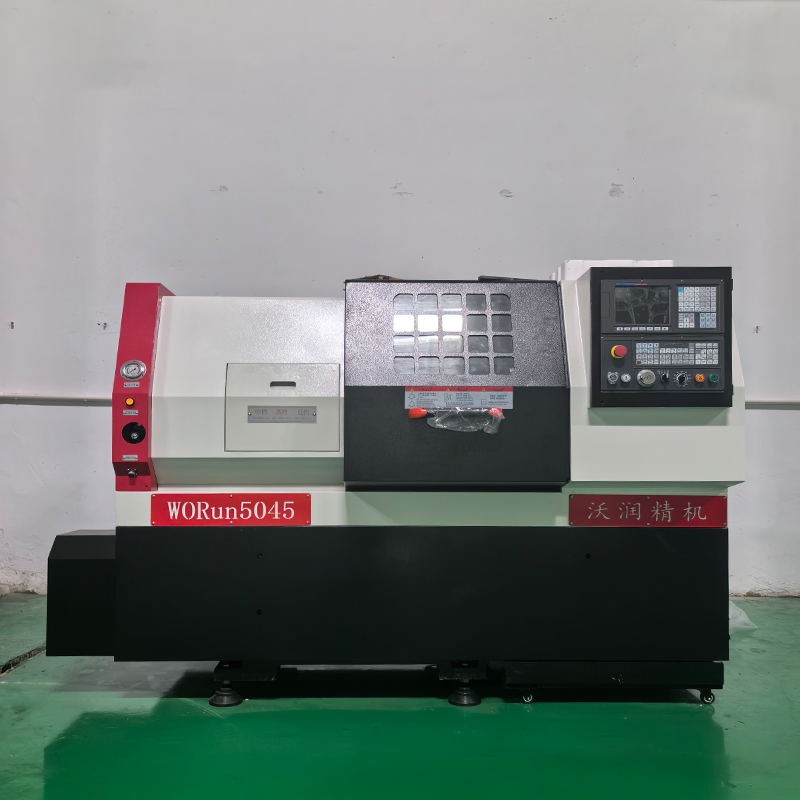

Torno CNC de guía rectangular para metal

Aplicación del torno de riel rectangular CNC: La máquina herramienta CNC de riel rectangular WR5045 es adecuada para procesar formas complejas de piezas planas y tridimensionales, como moldes, matrices de estampado, matrices de forja, moldes de plástico y diversos moldes y muestras. Este torno CNC también se puede utilizar para procesar árboles de levas, piezas de aviones y bielas de motores de combustión interna.

Especificaciones de parámetros estándar Capacidad de procesamiento Diámetro giratorio máximo Φ 500 mm Diámetro máximo de giro Φ400 mm Longitud máxima de giro 450 mm Recorrido Eje X 230 mm Eje Z 470 mm Velocidad de movimiento rápido X Velocidad de movimiento rápido 10 m/min Z Velocidad de movimiento rápido 12 m/min Velocidad del husillo 100-1.500 r/min Potencia del motor del husillo 7,5 Kw/1400 rpm Forma de la cara del extremo del husillo Grado de rodamiento de husillo A2-6 Rodamiento delantero de grado P5 NN3021K rodamiento trasero 7217AC - DB Diámetro exterior del husillo Φ105mm diámetro interior del husillo Φ 62mm transmisión de engranajes gama alta 600-1,600r/min rango medio 250-8,00r/min gama baja 100-3,50r/min precisión de fábrica precisión de posicionamiento de repetición ± 0,005 mm posicionamiento Precisión ± ± 0, 01mm
