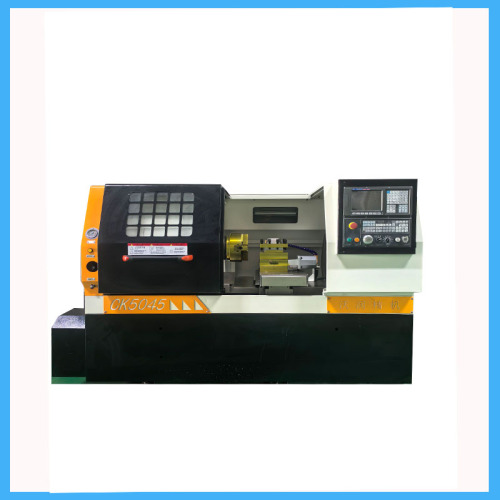

Torno CNC de carril rectangular para piezas en forma de disco.

Características estructurales: La estructura de riel guía rectangular del Torno de riel rectangular CNC 5045 es una de sus características destacadas. Por ejemplo, el torno CNC CK5045 adopta rieles guía rectangulares en las direcciones X y Z, que tienen alta rigidez y pueden soportar grandes fuerzas y cargas de corte, adecuados para procesamiento de corte pesado. Algunas de las máquinas herramienta también adoptan la plataforma de fundición integral, lo que mejora aún más la rigidez y estabilidad de la máquina herramienta. Además, algunas máquinas herramienta CNC de riel rectangular 5045 están equipadas con un tornillo central, que puede mejorar la precisión y estabilidad de la transmisión.

- Parámetros de rendimiento: tomando como ejemplo la fresadora con mesa elevadora vertical CNC FXK5045, su área de mesa de trabajo es de 500 × 1800 mm, el eje X de desplazamiento de la mesa de trabajo es de 1100 mm, el eje Y es de 330 mm, el eje Z es de 600 mm, la velocidad del husillo es de 35,5-1800 r/min, la potencia del motor principal es de 15 kW, la precisión de posicionamiento puede alcanzar 0,035 mm y la precisión de posicionamiento de repetición es 0,020 mm. El recorrido unilateral del eje X del torno CNC CK5045 es de 230 mm, el recorrido del eje Z es de 470 mm, el diámetro del orificio pasante del husillo es de 62 mm, el motor principal estándar es un servomotor principal de 7,5 kw y también se puede seleccionar un servomotor principal de 11 kw.

- Sistema de control numérico: La máquina CNC de riel rectangular 5045 se puede configurar con varios sistemas de control numérico, como Guangshu 980TB3, FANUC 0i-mate-MC, sistema Mitsubishi M80 y sistema Siemens 828D. Entre ellos, el sistema FANUC 0i-mate-MC tiene las funciones de controlar 3 ejes, entrelazar 3 ejes y una unidad de entrada mínima de 0,001 mm, y también tiene una variedad de funciones como edición de programas, función de interpolación y función de alimentación.

- Componentes funcionales: este tipo de máquina herramienta generalmente está equipada con una variedad de componentes funcionales, como una caja de husillo de tres velocidades, un solo eje de alta precisión, portacuchillas eléctrico, mandril hidráulico, etc. Tomando como ejemplo la máquina de torno CNC CK5045, se puede equipar con un portacuchillas eléctrico de cuatro posiciones, también se puede seleccionar un tamaño de portacuchillas de 25 cuadrados, un mandril hidráulico sólido de 250 y un mandril hidráulico hueco.
