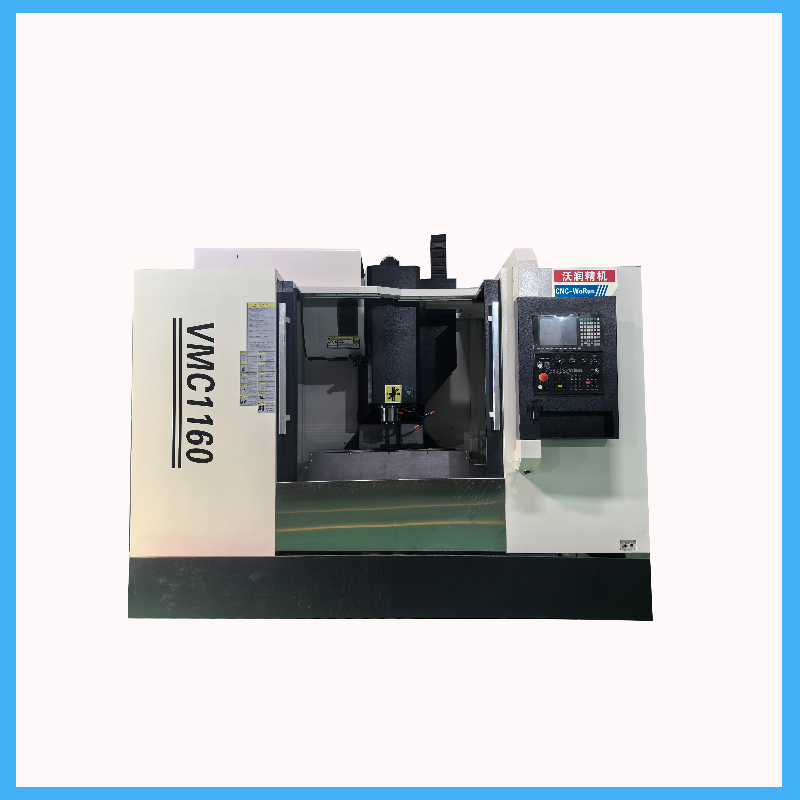

Características del torno vertical CNC 1160:
1. Estructura densa de hierro fundido para hornear de alta resistencia a la tracción. El tramo inferior de la columna en forma de "A" es grande, lo que garantiza rigidez y estabilidad. Los rieles deslizantes de todos los ejes están completamente soportados y el banco de trabajo no tiene suspensión, lo que tiene buena rigidez y garantiza precisión.
2. El asiento de fijación del rodamiento, el asiento del motor y la base del torno del husillo de bolas de tres ejes están fundidos y mecanizados con precisión, con buena rigidez de transmisión.
3. Los rieles deslizantes de tres ejes X, Y y Z adoptan rieles guía rodantes lineales, que tienen alta precisión, larga vida útil, velocidad de alimentación rápida (30 m/min) y alta eficiencia de producción.
4. El eje de tres ejes adopta un husillo de bolas de precisión C3, que tiene una buena precisión de posicionamiento.
5. Se utilizan soportes de cojinetes de casquillo de acero en ambos extremos del husillo de bolas de tres ejes, que tiene una alta rigidez de contacto, gran capacidad de carga, alta precisión y la capacidad de prolongar la vida útil del cojinete.
6. La mesa de trabajo es ancha (el tamaño de la mesa de trabajo es 1100 * 700 mm), la carrera del eje Y es grande (700 mm) y el rango de procesamiento es amplio.
7. El motor principal y el husillo son accionados por correa y la velocidad del husillo es de 10000 rpm, con baja pérdida de potencia, baja vibración, bajo nivel de ruido y bajo aumento de temperatura, lo que garantiza alta precisión, sin juego durante el roscado rígido, velocidad de roscado rápida, buena calidad y larga vida útil de la herramienta.
8. La eficiencia de enfriamiento del dispositivo de enfriamiento de la temperatura del aceite del husillo es alta y la temperatura de trabajo del husillo se controla para garantizar la precisión del mecanizado y prolongar la vida útil del husillo.
9. La potencia del motor principal es alta, 11kw (continua)/15kW (30min), y la eficiencia de corte es alta.
10. El accionamiento de tres ejes adopta un servomotor de CA con alta eficiencia, alto torque y alta precisión para accionar directamente el husillo de bolas, y no hay error acumulado en la transmisión por correa, y se adoptan medidas de pretensión para eliminar el error de deformación térmica del husillo de bolas, con alta repetibilidad y precisión de posicionamiento.
11. El motor de alimentación del eje X/Y/Z tiene alta potencia (3,0/3,0/3,0 kw), velocidad de arranque rápida y gran empuje de alimentación de corte.
12. El eje Z del torno CNC es impulsado directamente por potentes caballos de fuerza, lo que garantiza que el eje Z se mueva suavemente a alta velocidad y tenga una respuesta rápida.
13. El motor de alimentación del eje Y de la máquina herramienta CNC está diseñado en la posición trasera, lo cual es conveniente para el mantenimiento.
14. Dispositivo de cambio automático de herramientas tipo brazo de espada ancha Deda de la provincia de Taiwán, con una capacidad de cargador de herramientas de 24 cuchillos, el ATC es impulsado por un mecanismo de leva y el cambio de herramientas es rápido y confiable, con solo 1,5 segundos entre cambios de herramienta. El tiempo de procesamiento es corto, lo que proporciona una eficiencia de procesamiento incomparable.
15. Los dispositivos de lavado de virutas, que están dispuestos a ambos lados de la base, se utilizan para lavar la caja recolectora de virutas en la parte posterior de la viruta con refrigerante de corte, reduciendo así la operación de limpieza de virutas y mejorando la eficiencia.
16. El estándar está equipado con una cubierta protectora completamente cerrada que cubre toda la máquina para garantizar la seguridad de los operadores y mantener limpio el entorno de trabajo. También está equipado con ventanas protectoras acrílicas transparentes, lo que hace que el trabajo sea más cómodo.
